公司与重庆师范大学合作，开发“传热虚拟仿真实验”课程。

实验目的

1、了解换热器的结构和主要性能的标定方法。

2、掌握换热器传热系数的测定方法。

实验原理

换热器的传热系数Nu是反映换热器性能好坏的主要指标。它可以按有关的公式进行估算，但由于它的数值大小不同流体的物性、换热器的结构型式以及操作状况有关，因此，为了获得较可靠的数据，往往需要进行现场测试。

传热系数根据传热速率方程

Q=KA△t_m                              (1)

热损失可以忽略时，通过换热器所传递的热量：

Q=W₁C_m(T₁-T₂)=W₂C_m(t₂-t₁)     (2)

当冷水走内管，热水走套管，热损失不可忽略时，热换器传递的热量为：

Q=W₂C_m(t₂-t₁)                 (3)

式中：Q：单位时间的传热量，W；

            Nu：总传热系数，W/m²·℃；

A：传热面积，m²；

W₁，W₂：热、冷流体的质量流量，kg/s；

C_p1、C_p2：热、冷流体的平均恒压热容，J/kg·℃；

T₁、T₂：热流体的进出口温度，℃；

t₁、t₂：冷流体的进出口温度，℃；

△t_m：传热对数平均温度差，℃；

即换热器两端冷热流体温度差的对数平均值：

△t_m=(△t₁-△t₂)/In(△t₂/△t₁)           (4)

当△t₂/△t₁＞2（或≤1/2时，可以用算术平均温度差代替对数平均温度差。）

实验内容

该实验包括如下2个方面内容：

1、传热实验操作

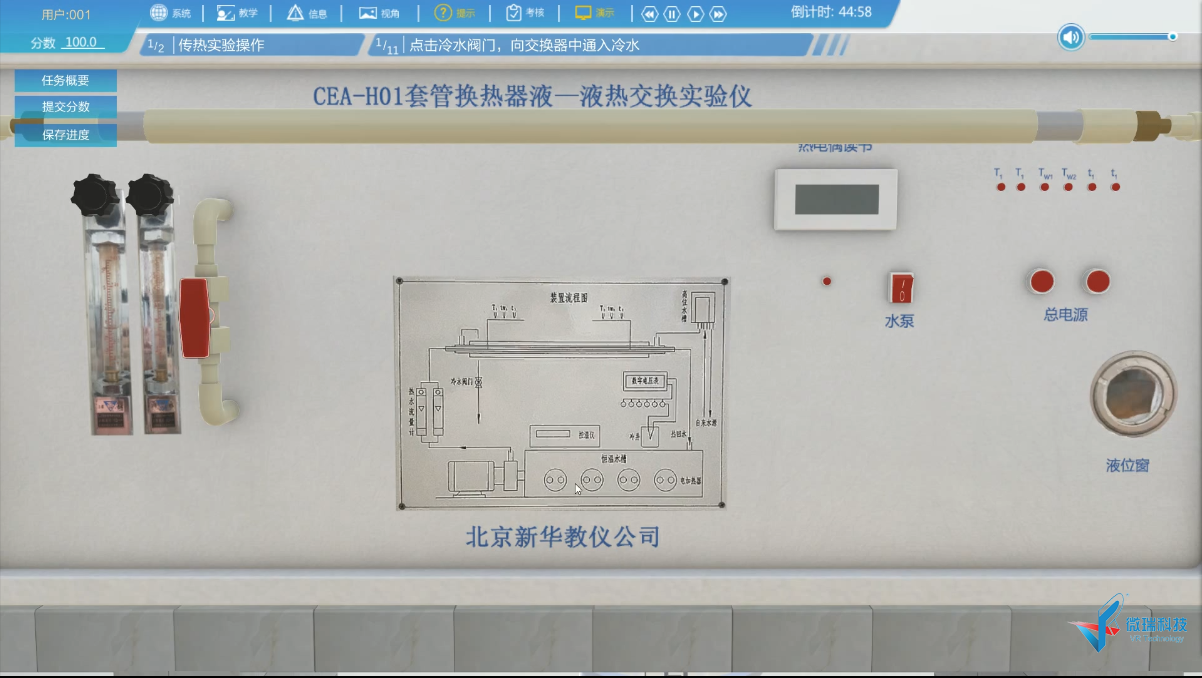

打开冷水阀门，通入冷水

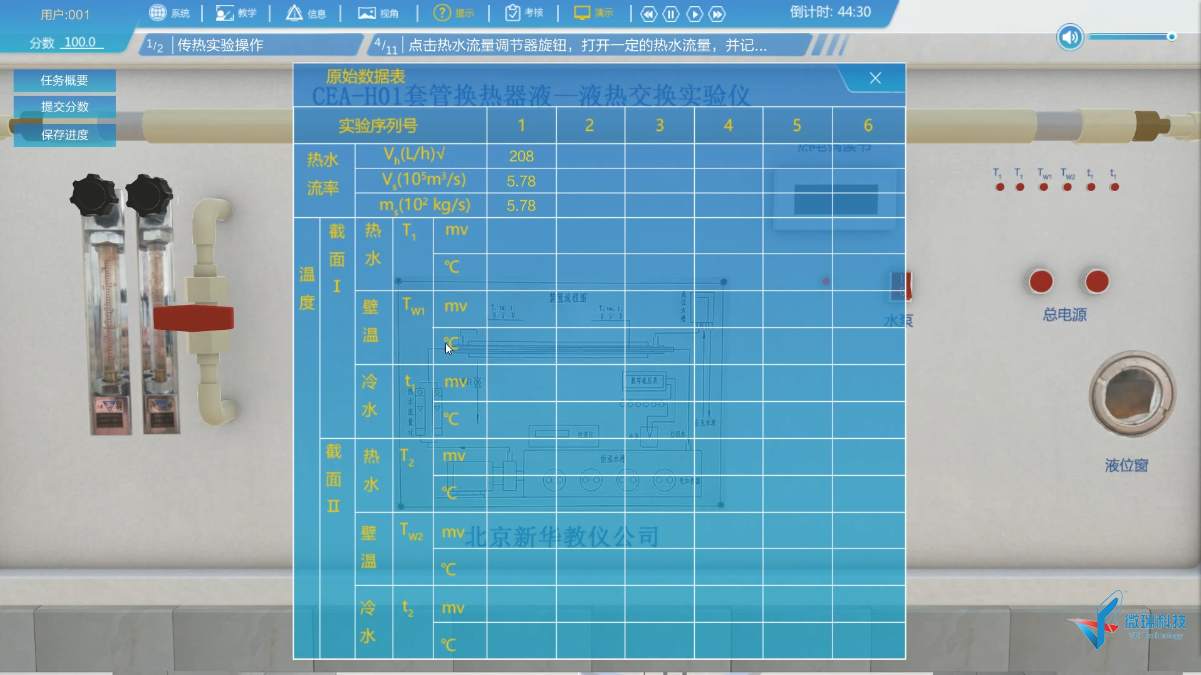

打开热水流量并记录

2、数据处理

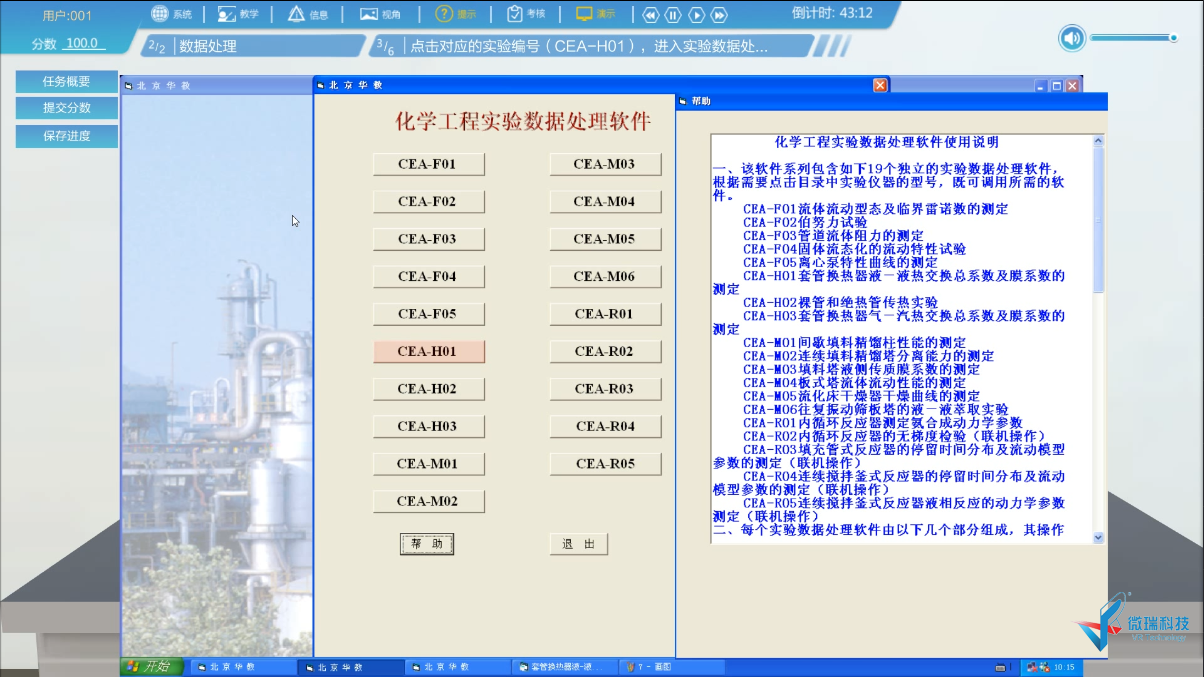

化工实验数据处理软件

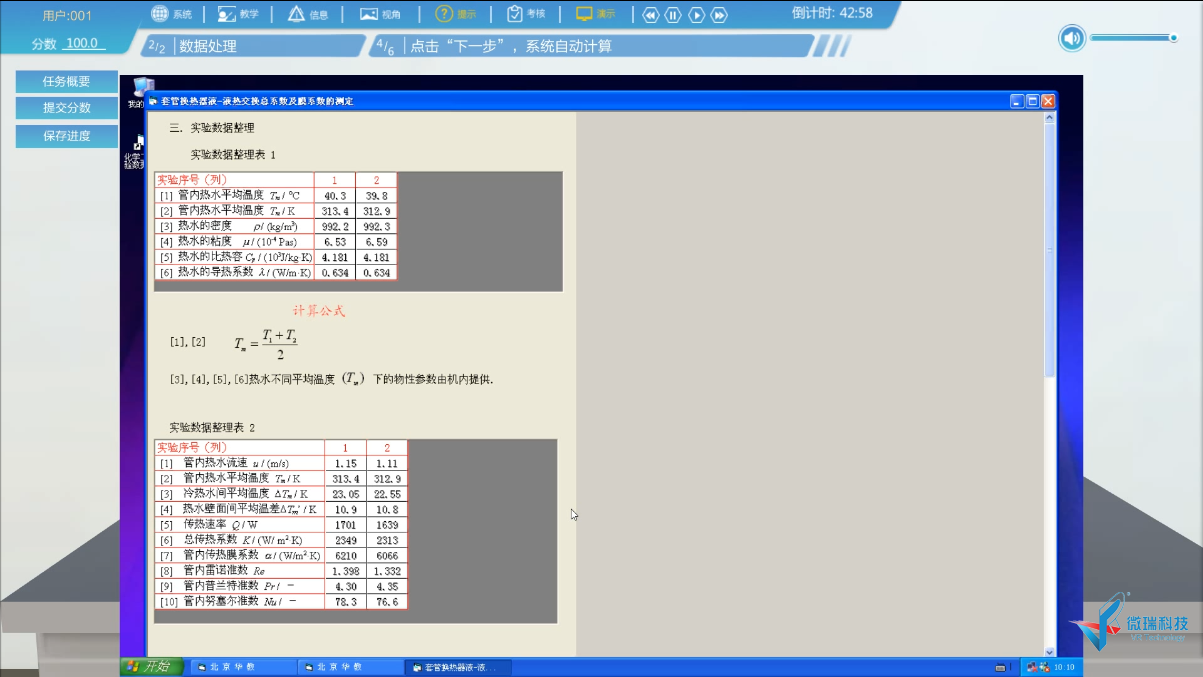

实验数据整理
