重庆师范大学：高吸水性材料的制备-服务案例-高校虚拟教学仿真软件

公司与重庆师范大学合作，开发“高吸水性材料的制备”虚拟仿真实验。

实验目的

通过该实验的学习，主要达到如下目的：

1、了解高吸水性树脂的基本功能及其用途。

2、了解合成聚合物类高吸水性树脂制备的基本方法。

3、探讨反应时间对吸水倍数的影响。

实验原理

高吸水树脂的吸水原理：高吸水树脂一般为含有亲水基团和交联结构的高分子电解质。吸水前，高分子链相互靠拢缠在一起，彼此交联成网状结构，从而达到整体上的紧固。与水接触时，因为吸水树脂上含有多个亲水基团，故首先进行水润湿，然后水分子通过毛细作用及扩散作用渗透到树脂中，链上的电离基团在水中电离。由于链上同离子之间的静电斥力而使高分子链伸展溶胀。由于电中性要求，反离子不能迁移到树脂外部，树脂内外部溶容液间的离子浓度差形成反渗透压。水在反渗透压的作用下进一步进入树脂中，形成水凝胶。同时，树脂本身的交联网状结构及氢键作用，又限制了凝胶的无限膨胀。

高吸水树脂的吸水性受多种因素制约，归纳起来要有结构因素、形态因素和外界因素三个方面。结构因素包括亲水基的性质、数量、交联剂种类和交联密度，树脂分子主链的性质等，树脂的结构与生产原料、制备方法有关。交联剂的影响：交联剂用量越大，树脂交联密度越大，树脂不能充分地吸水膨胀；交联剂用量太低时，树脂交联不完全，部分树脂溶解于水中而使吸水率下降。吸水力与水解度的关系：当水解度在60~85%时，吸收量较大；水解度大于85%时，吸收量下降，其原因是随着水解度的增加，尽管亲水的羧酸基增多，但交联剂也发生了部分水解，使交联网络被破坏。形态因素主要指高吸水性树脂的主品形态。增大树脂主品的表面，有利于在较短时间内吸收较多的水，达到较高吸水，因而将树脂制成多孔状或鳞片保证其吸水性。

外界因素主要指吸收时间和吸收液的性质。随着吸收时间的延长，水分由表面向树脂产部直至达到饱和。高吸水树脂多为高分子电解质。其吸水性受吸收液性质，特别是离子种类和浓度的制约。在纯水中吸收能力最高；盐类物质从而显著影响树脂的吸收能力；遇到酸性或碱性物质，吸水降低。电解质浓度增大，树脂的吸收能力下降。对于二盐离子，除盐效应外，还可能在树脂的大分子之间羧基上产生交联，阻碍树脂凝胶的溶胀作用，从而影响吸水能力，因而二价金属离子对树脂吸水性的降低将更为显著。

本实验以丙烯酸为聚合单体，N，N-亚甲基双丙烯酰胺为交联剂、过硫酸钾为引发剂聚合。

实验内容

该实验共包括10个方面内容。

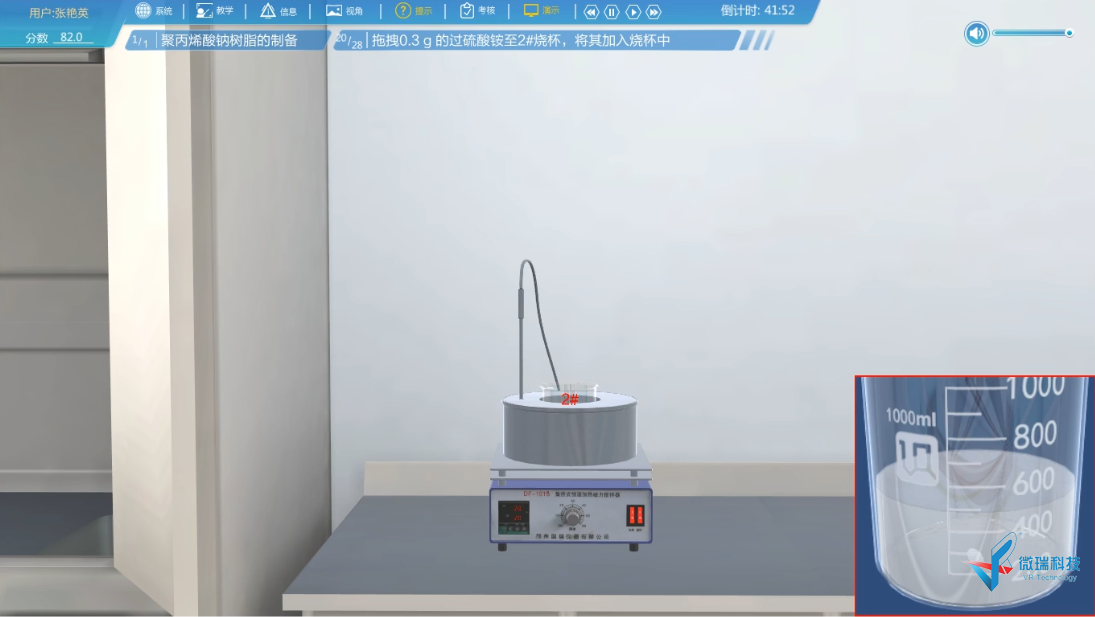

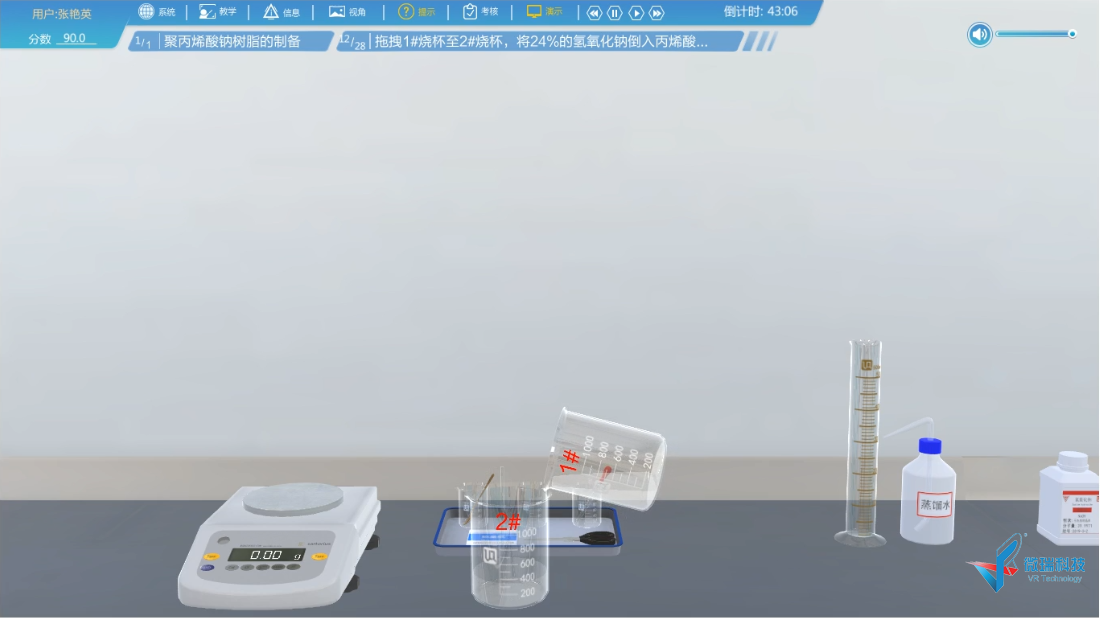

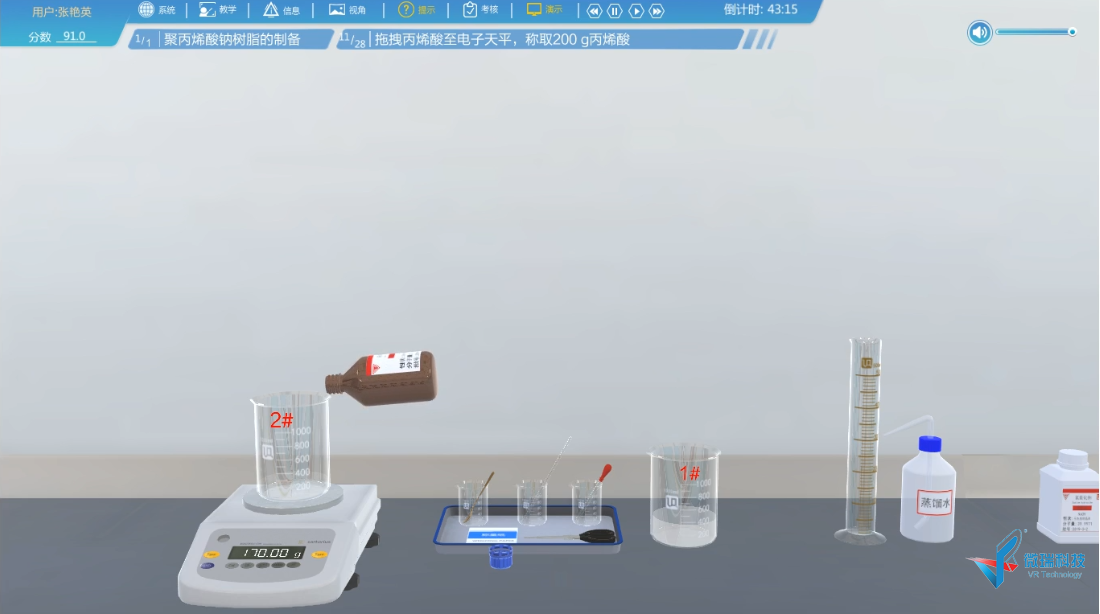

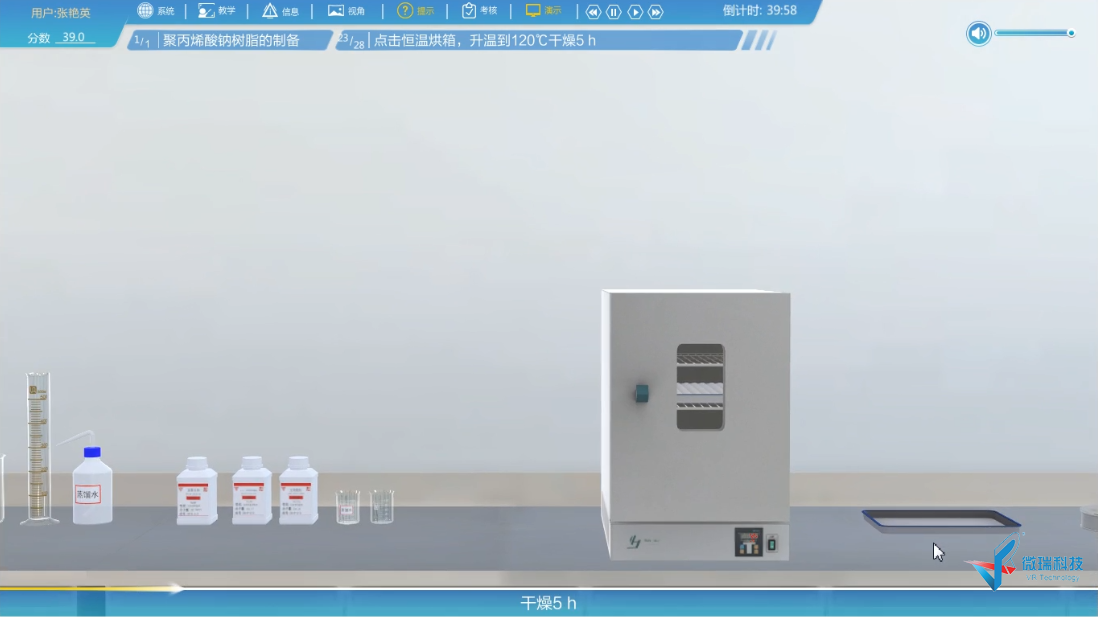

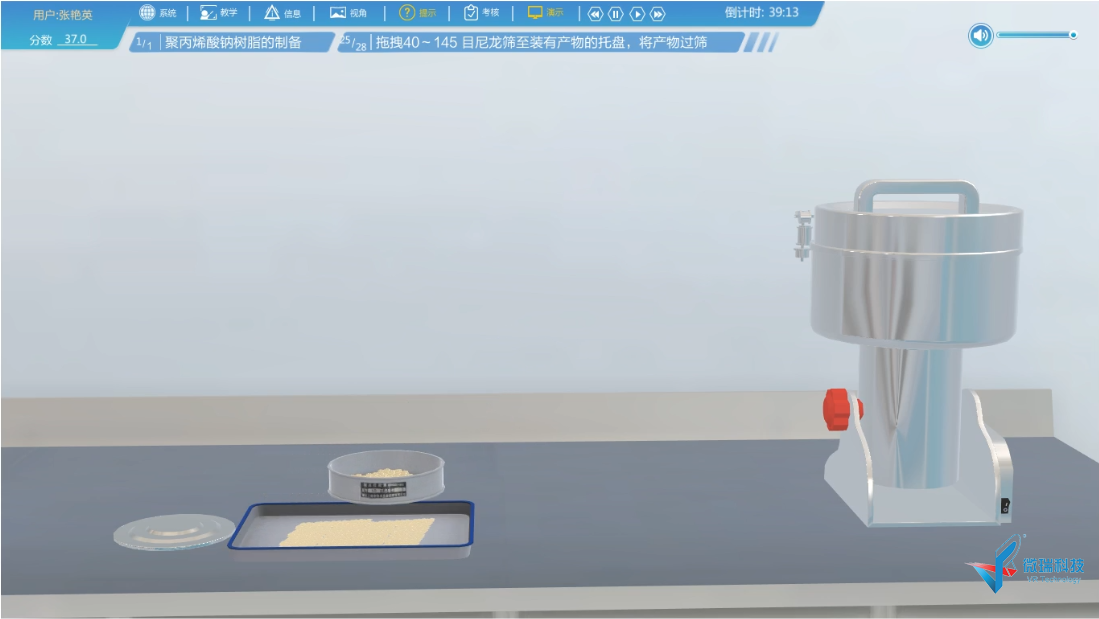

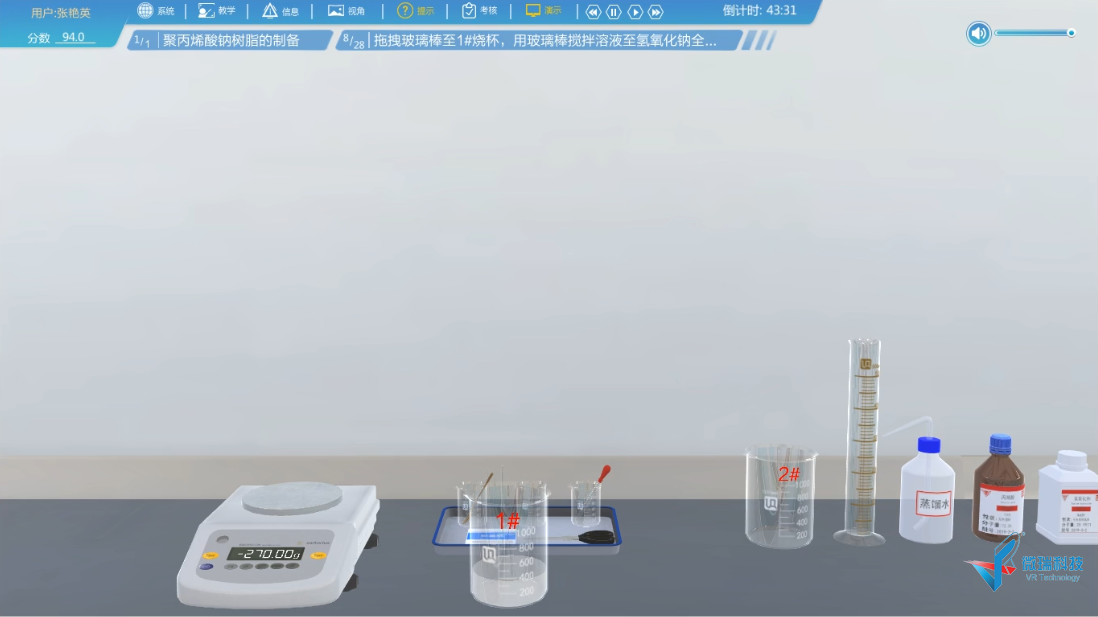

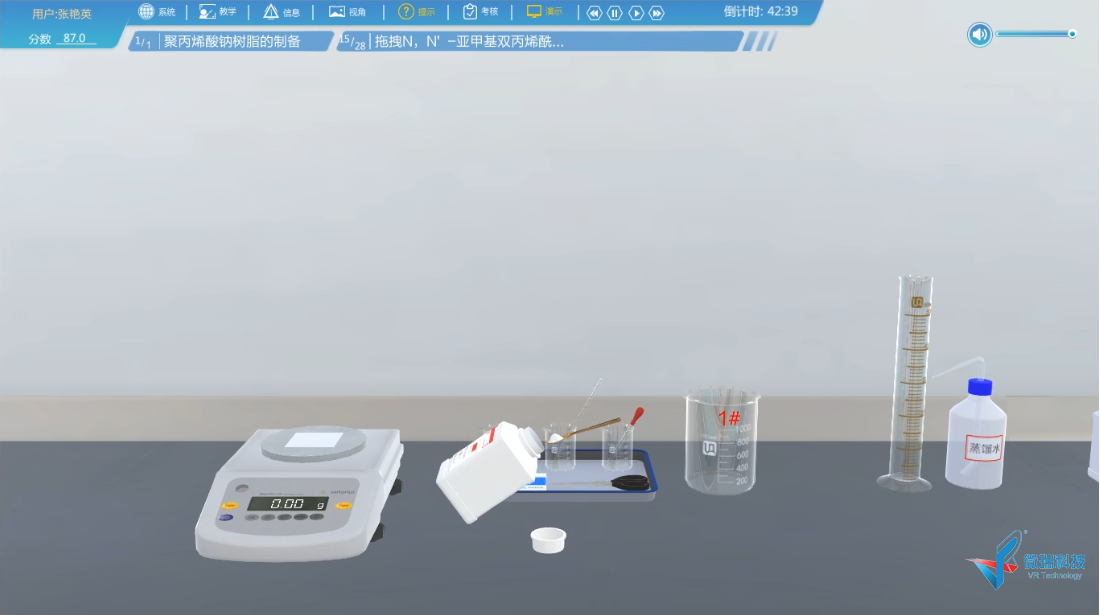

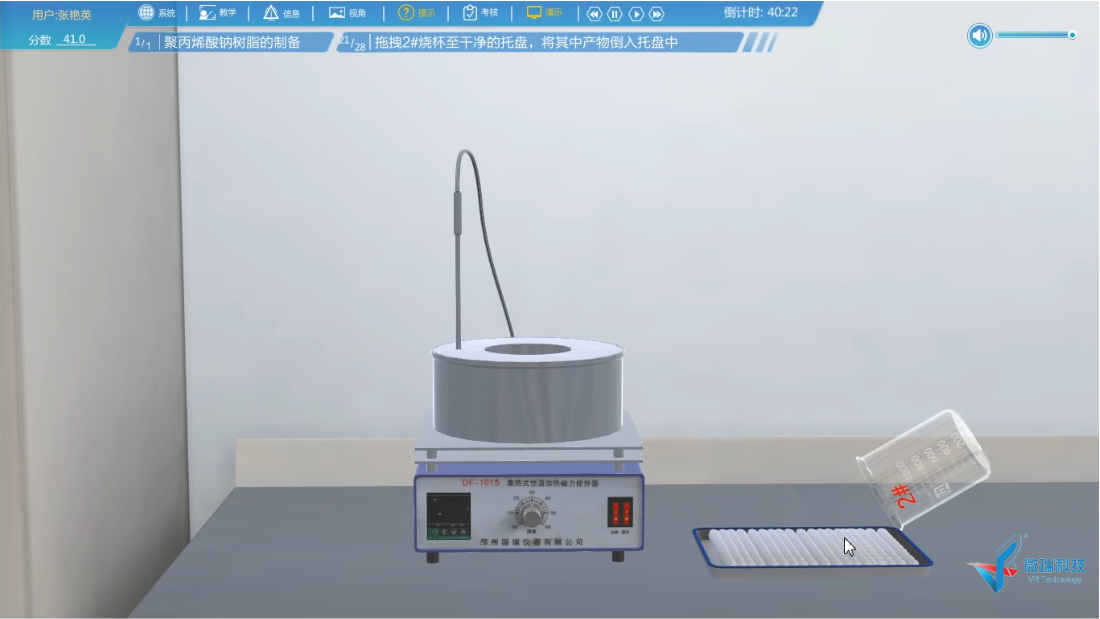

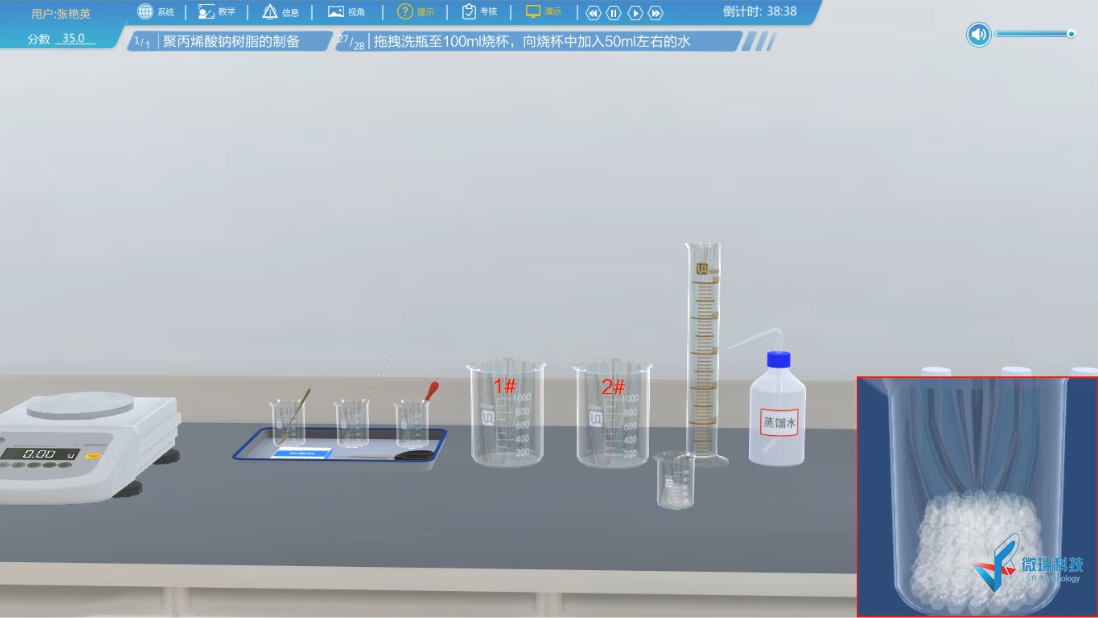

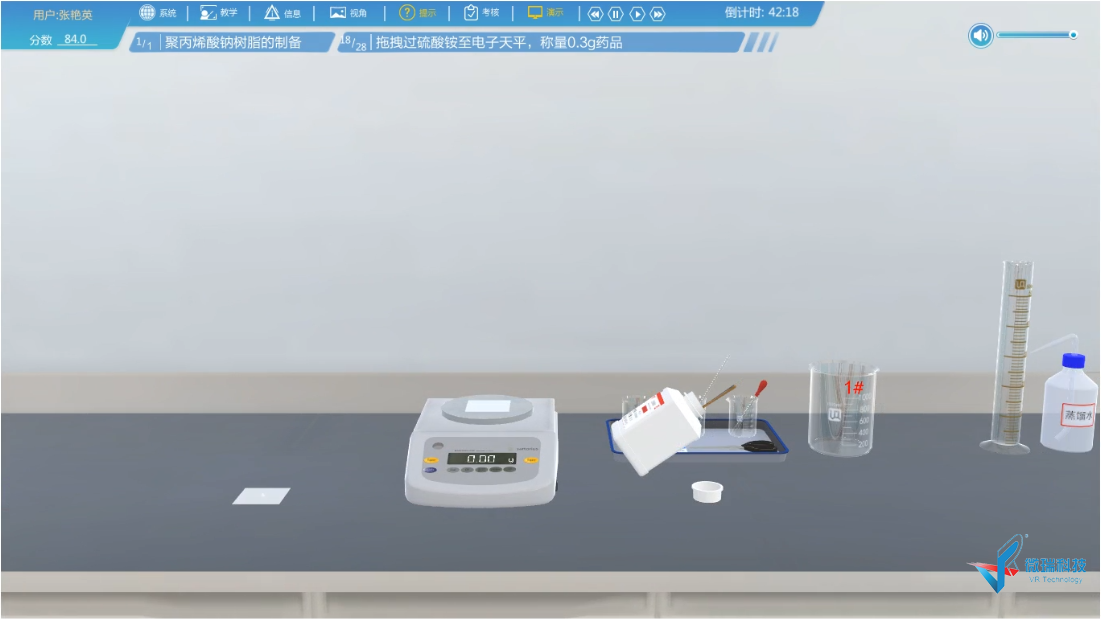

内容1：制备氢氧化钠溶液
