集成电路制造

　　集成电路制造工艺包括氧化工艺，光刻工艺，掺杂工艺，外延工艺，制版工艺，金属化工艺，本实验主要介绍了氧化工艺和光刻工艺中的清洗，氧化，扩散，光刻，刻蚀，蒸发，测试。该基础工艺不以某一半导体器件为设计目标，仅介绍再制作过程中实现的具体方式，用到的基础药剂，以及常规的参数设计和现象展示。

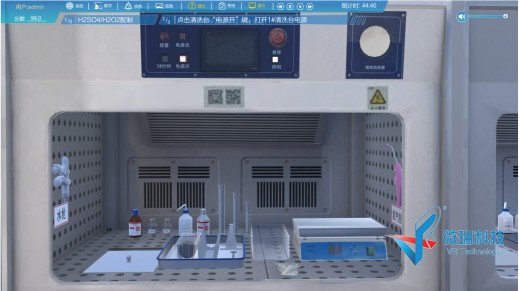

　　1. 清洗

　　硅片清洗常用物理清洗和化学清洗两种方法。物理清洗主要是刷洗、去离子水冲洗和超声波清洗，去除硅片表面吸附的杂质和颗粒。化学清洗是以酸性、碱性溶液和硅片表面沾污的杂质(如有机物、离子、金属等)发生氧化、络合等化学反应，产生溶于去离子水的物质，再用去离子水冲洗去掉杂质。

　　分子型杂质主要是指油脂、树脂、光刻胶、有机试剂残留等有机物质，在硅片表面以颗粒或者膜状形式存在，阻碍化学溶液、去离子水对硅片表面的清洗，因此硅片清洗时首先要去掉它们，然后再进行离子型杂质和原子型杂质的清洗。

　　去除分子型杂质使用浓硫酸/过氧化氢7：3(体积比)的混合液(3#清洗液)完成。，清洗方法是在125℃温度下，硅片浸泡在3#清洗液中10～20min，使有机物碳化脱附、金属氧化，然后用大量去离子水冲洗。

　　例如Cu+H2SO4+H2O2=CuSO4+2H2O

　　氢氧化铵/过氧化氢/去离子水1：1：5混合溶液(1#液)也去除分子型杂质，过氧化氢的氧化作用也可以使有机物碳化脱附，还可以和Cu、Ag、Zn、Ni、Gr等金属离子发生络合反应，生成可溶性的络合物。

　　例如Cu2+ + 4NH3·H2O = [Cu(NH3)4]2+ + 4H2O

　　Ag+ + 2NH3·H2O = [Ag(NH3)2]+ + 2H2O

　　离子沾污因为化学吸附性较强，很难去除，一般使用盐酸/过氧化氢/去离子水1：1：6混合溶液(2#液)，在75 ℃  ～85℃温度下浸泡10～20分，去除硅片表面的金属离子、不溶于水的氢氧化物(Al(OH)3、Fe(OH)3、Zn(OH)2)，和没有完全脱附的金属杂质。

　　例如 Fe(OH)3+HCl=FeCl3+H2O

　　Cu + 2HCl + H2O2 == CuCl2 + 2H2O

　　硅片的自然氧化层用氢氟酸/去离子水1：50的混合液去除，将硅片浸入氢氟酸溶液中，硅片表面由亲水性变成疏水性，表明硅片表面的二氧化硅完全去除了。扩散工艺产生的硼硅玻璃、磷硅玻璃也可以用这个方法去除。

　　SIO2+4HF=SIF4↑+2H2O

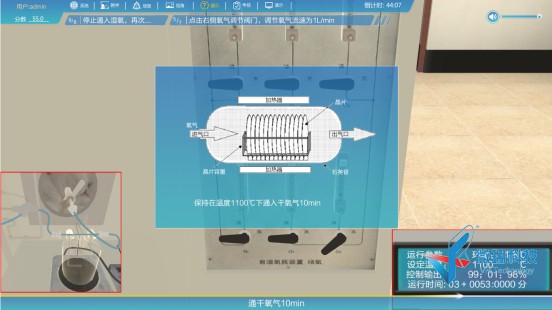

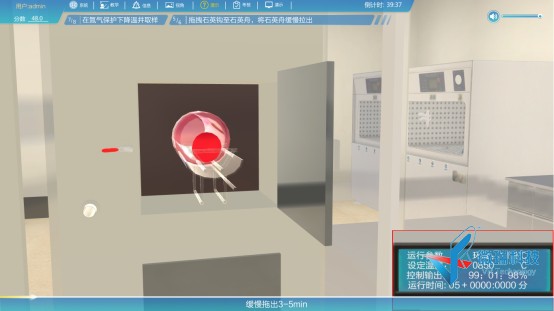

　　2. 氧化

刚开始，Si片表面无SiO2薄膜时，通过上面反应方程式在Si片表面生长SiO2薄层。然后氧气反应必须经过三个步骤：1)氧气或水汽到达已生成的SiO2表面;2)氧气穿过SiO2层;3)在SiO2/Si界面，氧气和Si发生反应。在氧化初期，氧化速率较快，氧化层厚度与时间成正比，为线性氧化。随着所生长的SiO2越来越厚，氧化厚度随时间的变化为抛物线关系，氧化速率越来越慢。

　　氧化的温度范围为700—1200℃，氧化层的厚度取决于氧化温度、氧化时间和氧化的方式。氧化温度越高，反应速率越快;相同温度下，氧化时间越长，氧化层的厚度越厚;氧化的方式分为干氧氧化、湿氧氧化和水汽氧化。三种常规热氧化的特点见表  1

　　表1三种常规热氧化及特点

　　如果需要的氧化层较厚，通常采用干氧-湿氧-干氧的氧化方式。而对于MOS器件的栅氧部分，由于需要的氧化层很薄，又要求质量很好，需要采用干氧氧化的氧化方式。

　　最后需要说明的是，在硅片表面长一层

　　薄膜后，由于光的干涉作用，通过肉眼可明显看出颜色变化，氧化层表面的颜色随厚度变化，见表2  。但是氧化层颜色随厚度的增加呈周期性变化。对应同一种颜色，可能有几个不同的厚度，还需要结合具体的工艺条件判断出具体的厚度。此方法只适用于氧化膜厚度在1μm以下的情况。注意，表中所列的颜色，是照明光源与眼睛均垂直于硅片表面时所观测的颜色。

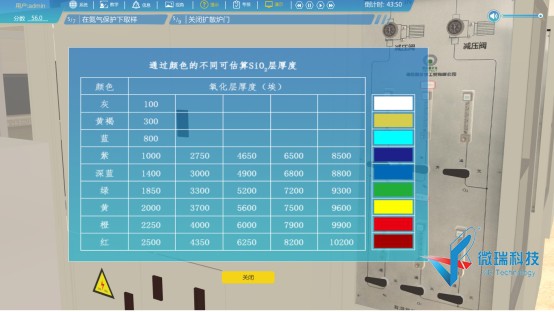

　　表2 通过颜色的不同可估算SiO2层厚度

　　3. 扩散

　　扩散是将一定数量和一定种类的杂质掺入到硅片或其它晶体中去，以改变电学性质。掺入的杂质数量和分布情况都满足要求的工艺过程。扩散是半导体掺杂技术之一。在实际扩散工艺中，扩散需分以下两步完成：首先，在较低温度和较短时间内，在衬底表面预沉积一层高浓度杂质原子。这一步为恒定表面浓度的扩散，扩散深度很浅，目的是得到一固定的掺杂总量，扩散后杂质浓度分布满足余误差分布，见图2.3.1(a);第二步是把预沉积阶段掺入样品表面的杂质在高温下进一步扩散(称为主扩散或再分布)，其目的是将杂质推人半导体内部,扩散的温度高，时间长，以控制扩散深度和表面浓度，此阶段近似为有限源扩散。扩散后杂质浓度分布满足高斯分布，见图2.3.1(b)。

　　(a)恒定表面源扩散浓度分布曲线 (b)有限源扩散浓度分布曲线

　　图2.2 两种扩散类型的浓度分布曲线

　　常见杂质B和P的扩散原理

　　在硅基器件平面扩散工艺中，B作为受主杂质、P作为施主杂质被广泛使用。按照杂质源的状态，可以分为液态源扩散、固态源扩散等。

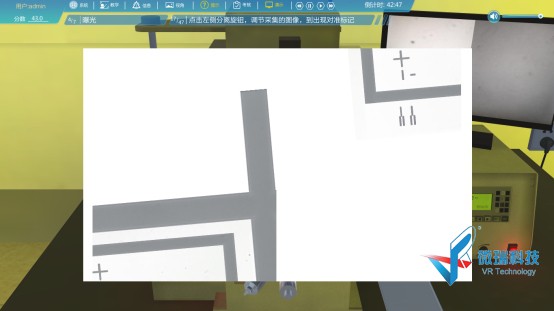

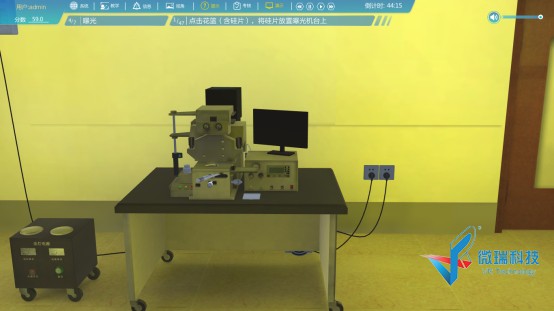

　　4. 光刻

　　光刻是将掩膜版上的图形经过曝光系统复印在晶圆表面的光敏薄膜上。紫外光透过掩膜版使光敏材料感光而发生光化学变化，产生溶解性不同的区域，再经过碱性物质为主要成分的显影液处理后形成所需图形。

　　光刻工艺包括正胶光刻和负胶光刻，两种光刻的区别在于曝光区域与未曝光区域的光刻胶和显影液如何反应。正胶光刻是紫外光透过掩膜版，被紫外光曝光区域发生光化学反应后溶于显影液，不透光区域的光刻胶不溶于显影液，仍保留在晶圆表面，形成与掩膜版相同的图形;负胶光刻则是紫外光透过掩膜版，被紫外光曝光区域光刻胶发生交联而硬化，不溶于显影液，不透光区域光刻胶溶于显影液，显影后形成于掩膜版相反的图形。

　　光刻工艺分为八个基本步骤：表面处理、涂胶、软烘、对准曝光、曝光后烘焙、显影、坚膜和显影后检查。

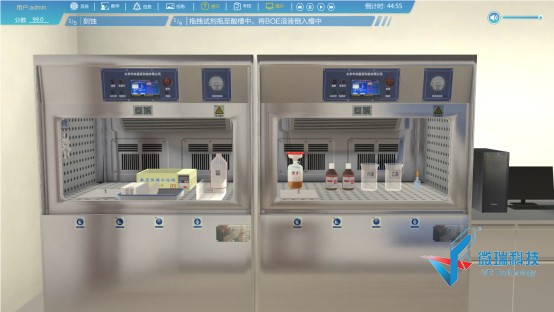

　　5. 刻蚀

　　实验采用磷酸、硝酸、醋酸、和  水体积配比为16:1:1:2的混合刻蚀溶液，在恒定温度为40°的条件下刻蚀金属铝，刻蚀速率可达到100-300nm/min.其中硝酸作为氧化剂用来做提高刻蚀速率，将铝氧化成氧化铝，再用磷酸和水溶解氧化铝。

　　因此，在反应过程中产生大量的气泡，这些气泡会牢固地附着在硅片表面，并阻止在气泡附着位置的铝的刻蚀，从而造成刻蚀的不均匀性，醋酸就是用来减少这种界面张力从而提高刻蚀的均匀性;此外，在刻蚀过程中进行机械搅拌，减小界面张力;或周期性地把硅片从溶液中拿出也可以使气泡破裂;从而降低这些不利因素。在实际刻蚀操作过程中，正是因为H2气泡的形成和其它的问题，延迟了刻蚀开始的时间或延长了在硅片的所有部位进行完全地开始的时间，因此在刻蚀实验的实际操作中，通常还要加10%～15%的过刻蚀时间以保证完全的刻蚀。

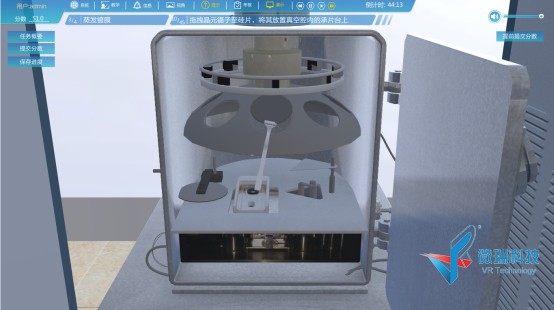

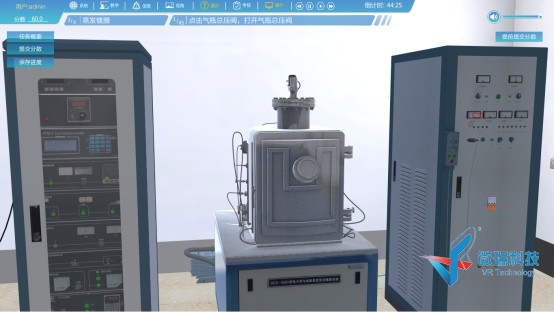

　　6. 蒸发

　　电子束蒸发是以电子束加热方式，在高真空中电子枪发出电子经系统加速聚焦形成电子束，再经磁场偏转打到坩锅的成膜材料上加热，并使之变成气态原子沉积到硅片上的物理过程。在蒸发镀膜真空室内，电子束直接聚焦在蒸发材料表面，获得很高的能量密度，使难熔金属、不分解化合物、合金等材料熔化蒸发，产生蒸气，在真空腔内气压小于10-2Pa的情况下，蒸发源气体分子或原子不会环境气体发生碰撞，以直线运动的方式抵达基片表面，沉积成为薄膜。被蒸发材料放在冷坩埚中，避免了其他部分材料的蒸发，能得到更纯净的沉积薄膜。

　　实验内容：

　　1) 使用电子束蒸发台淀积200nm的铝薄膜。

　　2) 显微镜观察铝薄膜表面形貌。

　　3) 使用膜厚仪测试膜厚。

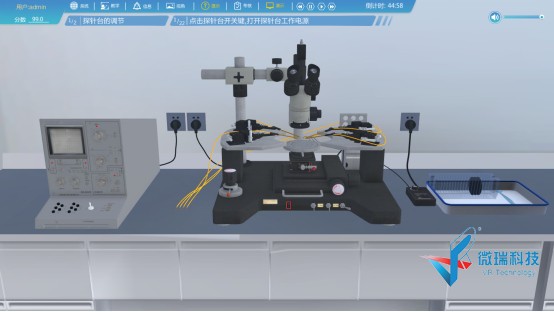

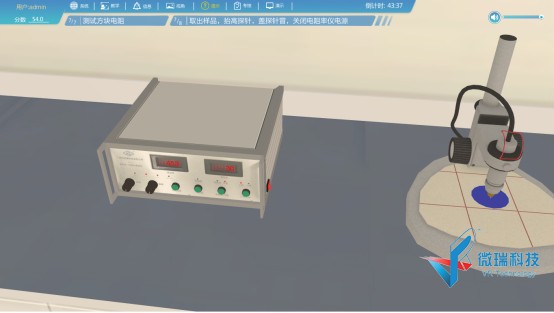

　　7. 测试

　　对晶圆级双极型晶体管进行测试，测试内容主要包括Ic-Vc特性、Ic-Ib特性以及耐压特性，下面以NPN晶体管为例分别说明。

　　1)晶圆级双极型晶体管的Ic-Vc特性

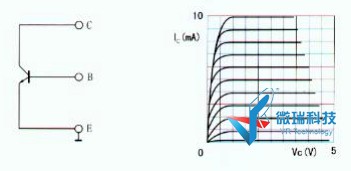

　　如图3.14所示是晶圆级NPN双极型晶体管的一组Ic-Vc特性曲线，此时晶体管的发射极接地信号，基极为电流输入信号Ib，Ib是一级一级的阶梯波信号，集电极电压Vc的变化范围是0-5V，不同的基极电流信号Ib对应了不同的集电极电流信号Ic。

　　图3.14 晶圆级NPN晶体管的Ic-Vc特性曲线图

　　2)晶圆级双极型晶体管的Ic-Ib特性

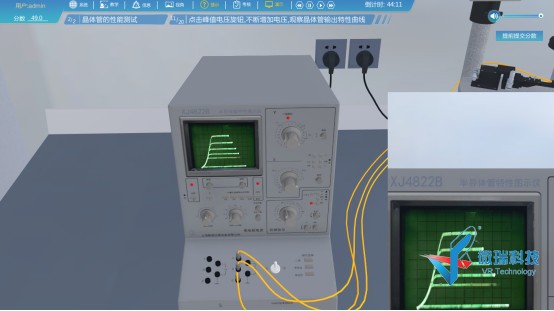

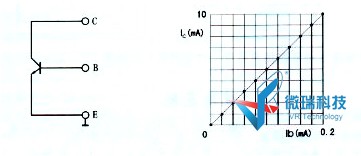

　　在获得晶圆级NPN双极型晶体管的Ic-Vc特性曲线的基础上，将晶体管图示仪上的集电极电压旋档旋转至阶梯波图标处便可以得到晶圆级NPN双极型晶体管的Ic-Ib特性曲线。如图3.15所示，由所有  Ib条状线的上端点构成了一条射线，即Ic-Ib曲线，通过这条曲线可以较容易的求得晶体管的放大倍数β值。

　　图3.15 晶圆级NPN晶体管的Ic-Ib特性曲线

　　3)晶圆级双极型晶体管的耐压特性

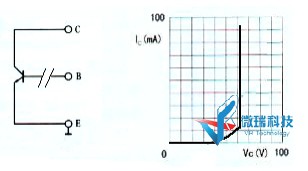

　　不同的双极型晶体管具有不同的耐压能力，如BVceo、BVcbo、BVebo等。本实验主要讲解晶圆级NPN双极型晶体管的BVceo特性。测试BVceo是指在晶体管基极b开路的条件下，测试集电极c与发射极e之间发生结击穿现象时的电压。如图3.16所示，首先将基极开路，然后扫描集电极电压，直到观察到击穿现象，击穿点对应的电压就是BVceo，这与测试二极管的反向击穿电压类似。

　　图3.16 晶圆级NPN晶体管的BVceo特性曲线
