自由曲面LED准直透镜及其在照明灯具中的应用虚拟仿真软件
时间：2022-12-06 访问量：210
实验编号：U20S04300
关键词：自由曲面，LED，准直透镜
（一）内容介绍
本虚拟仿真实验分为2个模块。模块1，自由曲面准直透镜的设计；模块2，自由曲面准直透镜在照明灯具中的应用。
模块1，自由曲面准直透镜的设计

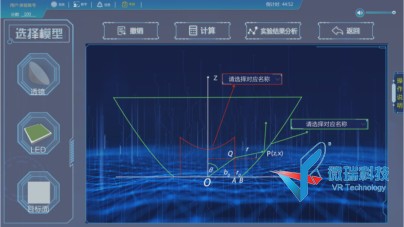

（1）熟悉准直透镜的结构

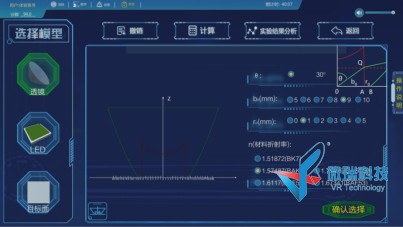

（2）透镜参数设置
将模型区内的透镜模型直接拖至主窗口区，同时会出现透镜的参数设置界面，操作者在调节b0、r0、θ，n（材料折射率）等参数时，折射面和全反射面都会随之变化，同时透镜的三维结构模型也会随之变化，参数设置后点击“确认选择”按钮即可。

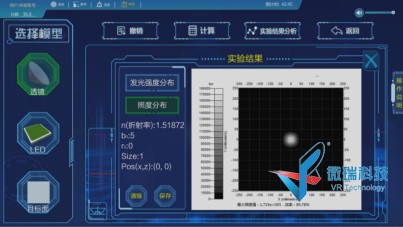

（3）自由曲面准直透镜的设计实验结果分析
模块2，自由曲面准直透镜在照明灯具中的应用

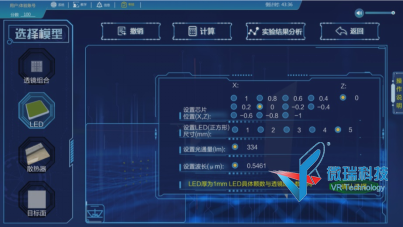

（1）LED参数设置

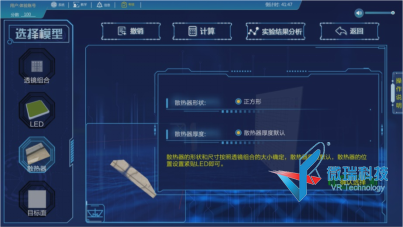

（2）散热器参数设置

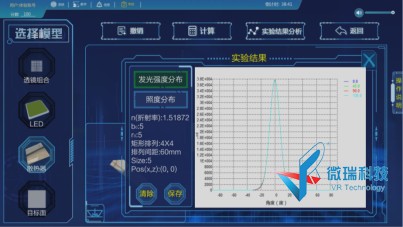

（3）自由曲面准直透镜在照明灯具中的应用实验结果分析
（二）实验的特色和亮点
本项目将依托实验仿真实验教学中心开展自由曲面LED准直透镜设计的虚拟仿真实验。在模拟仿真实验中，利用虚拟仿真设计LED配光元件，我们采用光学仿真软件Tracepro搭建照明光学系统，并对该系统进行仿真分析，以此来激发学生的创新思维与学习兴趣，增强学生对几何光学理论和非成像光学理论的理解与应用，加深学生对照明光学系统的了解，进而强化学生的虚拟仿真实践动手能力。
